TR81电涡流位移传感器

TR81电涡流传感器能静态和动态地非接触测量被测金属导体表面距探头表面的相对位移变化。它是一种非接触的线性化计量工具。在高速旋转机械和往复式运动机械的状态分析，振动研究、分析测量中，对非接触的高精度振动、位移信号，能连续准确地采集到转子振动状态的多种参数。电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响、结构简单等优点，在大型旋转机械状态的在线监测故障诊断中得到广泛应用。

TR电涡流传感器基本原理：

探头、延伸电缆、前置器以及被测体构成基本工作系统。前置器中高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。如果在这一交变磁场的有效范围内没有金属材料靠近，则这一磁场能量会全部损失；当有被测金属体靠近这一磁场，则在此金属表面产生感应电流，电磁学上称之为电涡流。与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变（线圈的有效阻抗），这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。于是，通过前置器电子线路的处理，将线圈阻抗的变化，即头部体线圈与金属导体的距离的变化转化成电压或电流的变化。输出信号的大小随探头到被测体表面之间的间距而变化，电涡流传感器就是根据这一原理实现对金属物体的位移、振动等参数的测量。

TR电涡流传感器特点：

●种类齐全，型号多种；探头直径Ф3~Ф60，传感器输出十余种。

●性能优良，线性量程： 0.5mm~50mm；可直接替代美国本特利公司的3300系列产品。

●同型号的产品可以互换。

TR电涡流传感器应用领域：

TR81系列电涡流传感器广泛应用于电力、石油、化工、冶金等科研、生产单位。对汽轮机、水轮机、鼓风机、空分机、齿轮箱、大型冷却泵等大型旋转机械轴的径向振动、轴向位移、键相、转速度、胀差、偏心以及转子力学研究和零件尺寸检验等进行在线测量和保护。

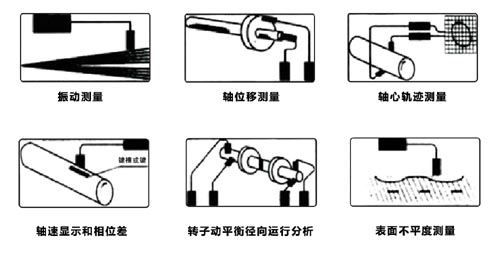

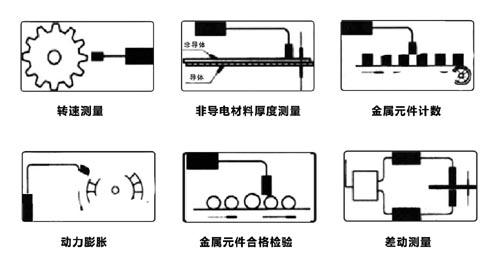

典型应用示意图：
